Co je přenosový pás (transfer belt)

Přenosový pás neboli transfer belt je jeden z důležitých dílů v laserové tiskárně. Jak vypadá, na co slouží a kdy a jak jej vyměnit?

Jak vypadá přenosový pás a jakou úlohu v tiskárně má?

Přenosový pás je poměrné velká součástka s lesklou černou blánou, kterou najdete v barevných laserových a LED tiskárnách. Slouží k přenosu tonerového prášku z válců jednotlivých barev na papír.

Tonerový prášek se nejprve z jednotlivých barevných zobrazovacích válců přenese na přenosový pás. Jakmile jsou na pásu naneseny všechny barvy CMYK, přenesou se z pásu na papír.

Pro tento díl se kromě pojmu přenosový pás používají také tato označení:

  • Intermediate transfer belt - ITB
  • Pásová jednotka
  • Transfer belt
  • Belt unit
  • Belt
  • Pás

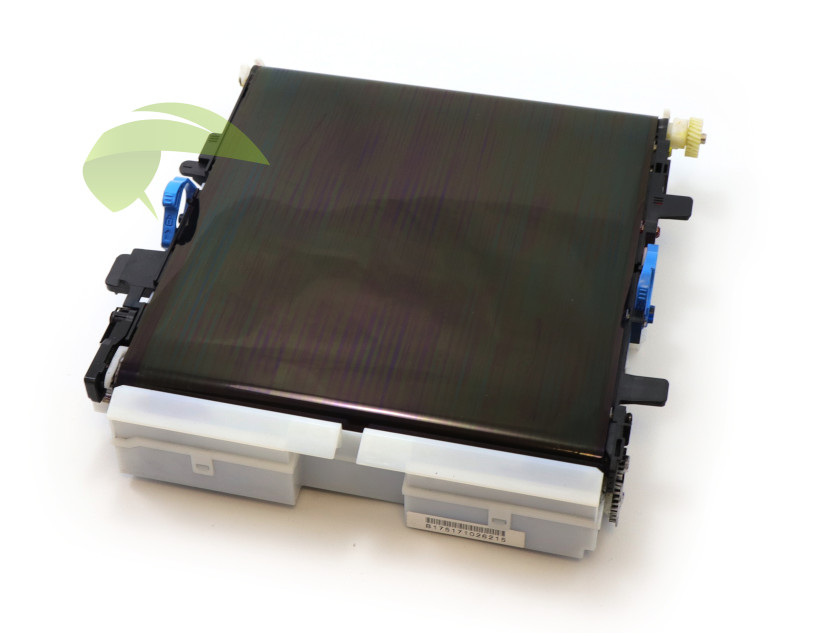

Přenosový pás do tiskárny OKI
Takto vypadá přenosový pás do tiskárny OKI. Jeho vzhled je u všech tiskáren podobný, postup výměny se však mírně liší.


Co hlásí tiskárna, když potřebuje vyměnit přenosový pás?

  • Vyměňte přenosový pás
  • Vyměňte transportní pás
  • Vyměňte pásovou jednotku
  • Replace transfer belt
  • Replace belt unit
  • Install new belt unit


Ve kterých tiskárnách je potřeba přenosový pás měnit?

Přenosový pás je součástí prakticky každé barevné laserové nebo LED tiskárny včetně velkých kancelářských kopírek. V běžných kancelářských tiskárnách se mění přibližně po každých 50 000 vytištěných stranách.

Zvládnu výměnu přenosového pásu svépomocí?

U většiny tiskáren doporučujeme přenechat výměnu pásu servisu. Výjimkou jsou zejména tiskárny Brother a OKI, kde je přenosový pás jednoduše vyměnitelný uživatelem. U těchto tiskáren zakoupíte přenosový pás stejně jako jiný spotřební materiál (například tonery). Instalace je stejně snadná jako instalace toneru nebo zobrazovacího válce.


Na co si dát při svépomocné výměně pozor?

  • Nedotýkejte se povrchu přenosového pásu.
  • Dejte pozor, abyste nepoškodili povrch přenosového pásu ostrými předměty.
  • K čištění přenosového pásu používejte pouze suchý měkký hadřík z mikrovlákna, případně malé množství isopropanolu. Nepoužívejte etanol, benzín, ani jiné chemické látky.


Zajímá vás, jak vypadá přenosový pás? Potřebujete poradit, kde pás najdete a jak jej vyměníte? Více informací najdete ve fotoprůvodci, který jsme pro vás připravili.
